Quali sono i diversi tipi di sistemi di montaggio solare per tetti?

Una delle più vaste aree di innovazione all'interno del solare riguarda il sistema di montaggio. Probabilmente il mercato dei prodotti solari più competitivo (il nostro   La lista annuale dei prodotti per il montaggio sul tetto è impilata, ed è ancora solo una goccia nel secchio), i sistemi di montaggio sono un elemento importante degli array solari : proteggono i pannelli solari sul tetto o sul terreno. Qui, esaminiamo le categorie di base dei sistemi solari montati sul tetto per aiutare i nuovi installatori a capire l'installazione. Esploriamo i diversi sistemi montati a terra (inclusi carport e sistemi di tracciamento) in   un altro articolo da leggere.

Sistemi di montaggio a tetto inclinato

Quando si tratta di installazioni solari residenziali, i pannelli solari si trovano spesso sui tetti inclinati. Ci sono molte opzioni di sistema di montaggio per questi tetti inclinati, i più comuni sono quelli con binario, senza binari e con binari comuni. Tutti questi sistemi richiedono un certo tipo di penetrazione o ancoraggio nel tetto, sia che si attacchi alle travi o direttamente al piano di calpestio.

Il sistema residenziale standard utilizza le guide   attaccato al tetto per supportare file di pannelli solari. Ogni pannello, di solito posizionato verticalmente / in stile ritratto, si collega a due binari con morsetti. Le rotaie si fissano al tetto con un tipo di vite o bullone, con il lampo installato intorno / sopra il foro per una tenuta stagna.

I sistemi senza binari sono auto-esplicativi : invece di attaccarli alle guide, i pannelli solari si collegano direttamente all'hardware collegato ai bulloni / viti che vanno nel tetto. Il telaio del modulo è essenzialmente considerato il binario. I sistemi senza binario richiedono ancora lo stesso numero di attacchi nel tetto come un sistema a binario, ma la rimozione delle guide riduce i costi di produzione e di spedizione e la presenza di un minor numero di componenti   accelera il tempo di installazione. I pannelli non sono limitati alla direzione delle guide rigide e possono essere posizionati in qualsiasi orientamento con un sistema senza binari.

I sistemi a rotaia condivisa prendono due file di pannelli solari normalmente collegati a quattro binari e rimuovono una rotaia, bloccando le due file di pannelli su una guida centrale condivisa. Sono necessarie meno penetrazioni del tetto nei sistemi a binario condiviso, poiché viene rimossa un'intera lunghezza di binario (o più). I pannelli possono essere posizionati in qualsiasi orientamento e, una volta determinato il posizionamento preciso delle guide, l'installazione è rapida.

Una volta pensato per essere impossibile sui tetti inclinati,   sistemi di montaggio zavorrati e non-penetranti stanno guadagnando trazione. Questi sistemi sono essenzialmente drappeggiati sul tetto di un tetto, distribuendo il peso del sistema su entrambi i lati del tetto.

Il carico a strain mantiene l'array quasi aspirato sul tetto. La zavorra (di solito piccole finitrici di cemento) potrebbe essere ancora necessaria per mantenere il sistema abbassato, e quel peso extra viene posizionato sopra le pareti portanti. Senza penetrazioni, l'installazione può essere incredibilmente veloce.

Sistemi di montaggio per tetti piani

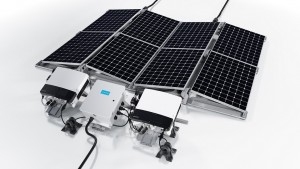

Le applicazioni solari commerciali e industriali si trovano spesso su tetti di grandi dimensioni, come nei grandi magazzini o negli impianti di produzione. Questi tetti possono ancora avere una leggera inclinazione, ma non quasi quanto i tetti residenziali inclinati.   I sistemi di montaggio solare per tetti piani sono comunemente zavorrati con poche penetrazioni.

Poiché sono posizionati su una superficie ampia e piana, i sistemi di montaggio a tetto piano possono essere installati in modo relativamente semplice e beneficiare del pre-assemblaggio. La maggior parte dei sistemi di montaggio zavorrati per tetti piani utilizzano un " piede " come assemblaggio di base - un pezzo di ferramenta o un vassoio con un design inclinato che si trova sulla parte superiore del tetto, con blocchi di zavorra sul fondo e pannelli lungo la parte superiore e bordi inferiori. I pannelli sono inclinati all'angolo migliore per catturare la maggior parte della luce solare, di solito tra 5 e 15 ° . Il   quantità di zavorra necessaria   dipende dal limite di carico di un tetto . Quando un tetto non può supportare molto peso extra,   alcune penetrazioni potrebbero essere necessarie. I pannelli si fissano ai sistemi di montaggio tramite morsetti o clip.

Su tetti piani di grandi dimensioni, i pannelli sono posizionati meglio verso sud, ma quando ciò non è possibile, l'energia solare può ancora essere generata nelle configurazioni est-ovest. Molti produttori di sistemi di montaggio del tetto piano dispongono anche di sistemi est-ovest o dual-tilt.   I sistemi East-West sono installati proprio come i montaggi del tetto zavorrato a sud, ad eccezione dei sistemi ruotati di 90 ° e dei pannelli sovrapposti, che conferiscono al sistema una doppia inclinazione. Più moduli si adattano a un tetto poiché c'è meno spazio tra le file.

I sistemi di montaggio per tetti piani sono disponibili in una varietà di trucchi. Mentre i sistemi in alluminio e acciaio inossidabile hanno ancora una casa su tetti piatti, molti   i sistemi basati su plastica e polimeri sono popolari. I loro design leggeri e modellabili rendono l'installazione semplice e veloce.

Scandole solari e BIPV

Mentre il pubblico generale diventa più interessato all'estetica e agli impianti solari unici, il fuoco di Sant'Antonio aumenterà di popolarità.   Le tegole solari fanno parte della famiglia di edifici fotovoltaici integrati (BIPV), il che significa che il solare è integrato nella struttura. Non sono necessari sistemi di montaggio per questi prodotti solari perché il prodotto è integrato nel tetto, diventando parte della struttura del tetto
