Struttura di montaggio solare per tetto di tegole

I. Distanza tra le colonne anteriore e posteriore

Nel posizionamento di costruzione, è necessario assicurarsi che i pilastri anteriore e posteriore delle pile di acciaio siano nella stessa linea retta e che la linea retta formata dai pilastri anteriore e posteriore sia perpendicolare alle due rette formate dalla parte anteriore e posteriore pilastri rispettivamente. Inoltre, la linea retta non dovrebbe piegarsi e il raggio di curvatura dovrebbe essere inferiore a 2 mm. L'altezza delle pile di acciaio ha anche requisiti corrispondenti e l'altezza superiore delle pile di acciaio dovrebbe essere allo stesso livello. La distanza tra i pilastri anteriore e posteriore delle pile di acciaio è di circa 3 metri e la distanza tra i pilastri anteriore e posteriore di circa 2 metri.

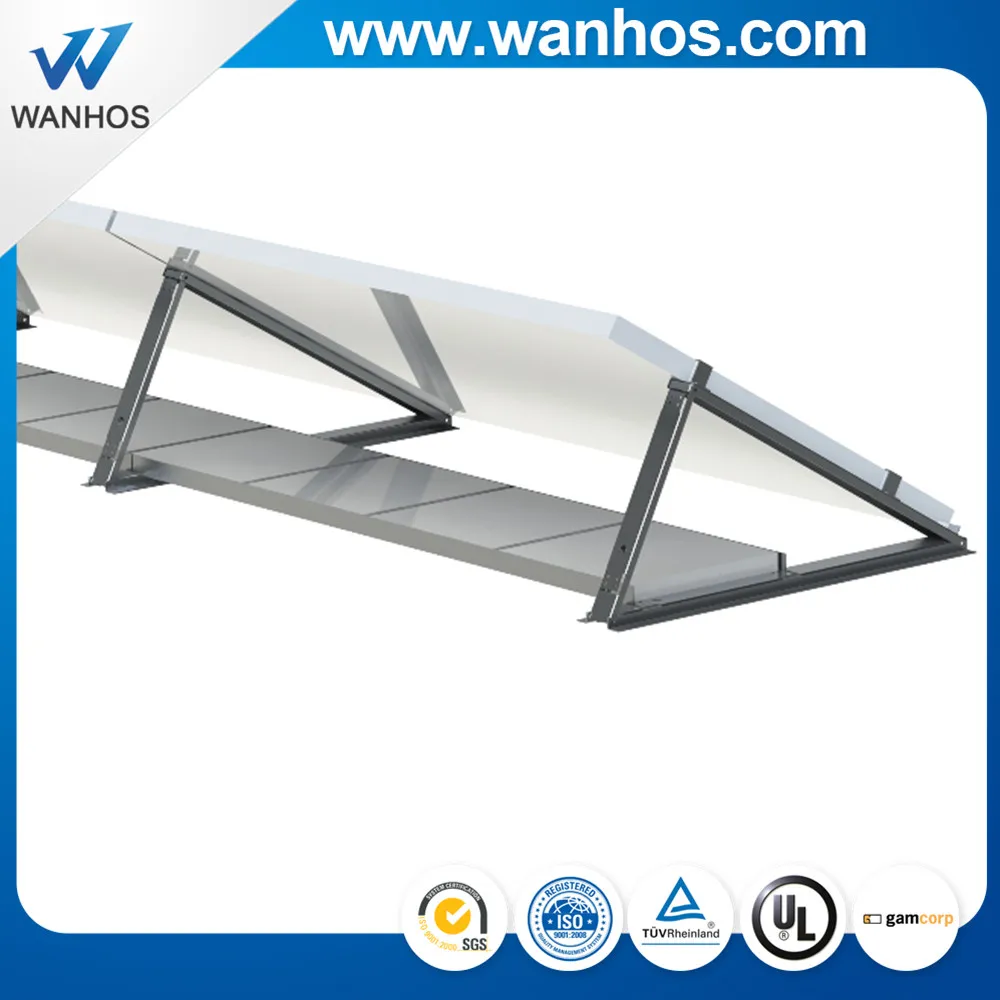

Diagramma degli effetti dell'installazione della staffa a energia solare

2. Determinazione della posizione del raggio longitudinale

Il centro della piastra saldata sul bordo superiore dell'elica anteriore deve essere alla stessa altezza orizzontale. L'elica anteriore può essere riparata dopo aver prenotato la lunghezza corrispondente nella pila d'acciaio. L'angolo approssimativo di installazione è determinato in base all'inclinazione richiesta dai disegni, garantendo al contempo che il centro della piastra di saldatura sul bordo superiore del montante posteriore sia coerente in altezza e che la lunghezza della pila d'acciaio possa essere riservata per il fissaggio il montante posteriore. Dopo aver fissato i montanti anteriori e posteriori, è molto importante installare la trave longitudinale sulla piastra di collegamento. La linea centrale della trave longitudinale deve coincidere con la linea centrale dei montanti anteriore e posteriore. Segue l'installazione dei sostegni fermacavi: un'estremità dei sostegni fermacavi è collegata con la trave longitudinale, mentre l'altra estremità è collegata al pilastro con cerchi e la trave longitudinale deve essere in posizione parallela.

III. montaggio

Non è difficile installare la staffa di energia solare. Quando si installa la staffa a energia solare, i componenti devono essere assemblati secondo le istruzioni o i disegni di progettazione. Stringere la vite correttamente con una chiave. Tieni presente che la fase di pull-up dopo l'installazione dovrebbe essere alla fine.

IV. Scelta della direzione

Gli scaldacqua solari sono generalmente installati sui tetti, posti a nord e rivolti a sud, preferibilmente nella direzione di circa 5-10 gradi ovest-sud, perché questa direzione è favorevole al sole non schermato e può anche aumentare il tempo di luce solare.
